SWL蝸輪絲桿升降機四種頭部實拍照片

作者： 發布于：2016-03-28 9:53:49 點擊量：

SWL系列蝸輪絲桿升降機型式,規格及表示方法
  結構型式   1型--絲桿作軸向移動
             2型--絲桿作旋轉運動,螺母作軸向移動
  裝配形式   A型--絲桿(螺母)向上移動
             B型--絲桿(螺母)向下移動
  絲桿頭部形式
      1型結構型式的絲桿頭部分為U1型(圓柱型),U2型(法蘭型),U3型(螺紋型),U4型(扁頭型)四各形式.
      2型結構型式的絲桿頭部分為U1型(圓柱型),U3型(螺紋型)二種型式.
   傳動比    普通速(P)  慢速比(M)
提升承載能力
      1  2.5  5  10  15  20  25  35 (*10KN)八種
絲桿的防護
    1型結構有基本型,防旋轉型(F)和帶防護罩型(Z)
    2型結構有基本型和帶防護罩型(Z)

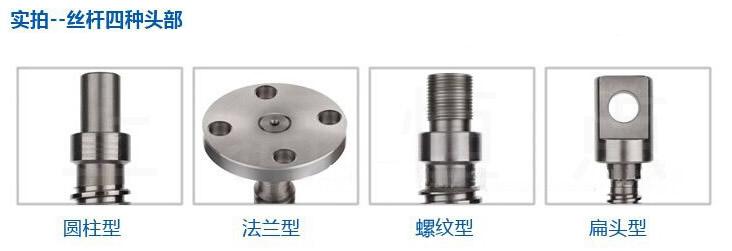

Ⅰ型(圓柱型)、Ⅱ型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)
