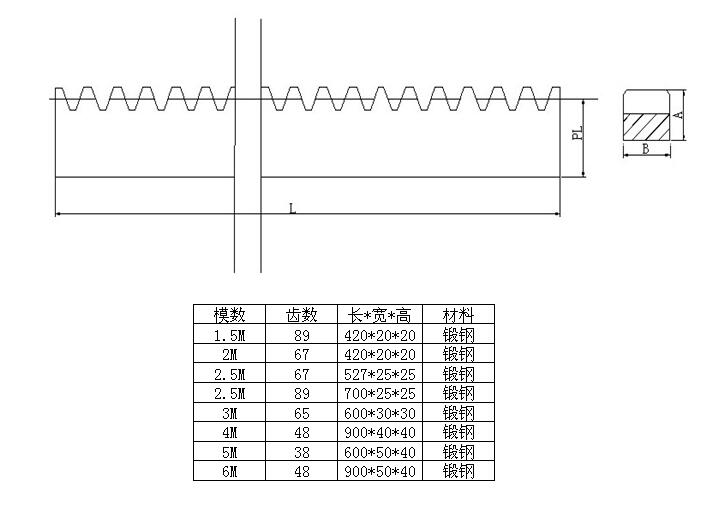

齒條外形尺寸、規格對照表

作者： 發布于：2017-02-17 17:14:07 點擊量：

    齒條也分直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用； 齒條的齒廓為直線而非漸開線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓柱齒輪。根據客戶需要，提供齒條的調質、齒面淬火、發藍（煮黑）等加工服務。本產品廣泛應用于眾多機械設備上。

    齒條主要特點：
1、由于齒條齒廓為直線，齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角標準值為20°。
2、與齒頂線平行的任一條直線上具有相同的齒距和模數。
3、與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。
